Теплообменник TEW 03.25.N0 вода 3 ряда / КАН (R12) 25/3
⚙️ Подбор и заказ
Характеристики
Описание

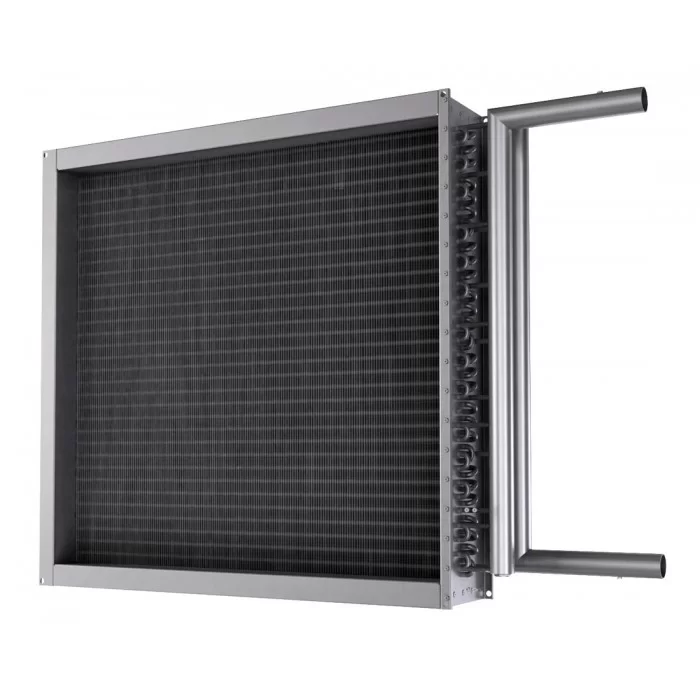

Теплообменник TEW 03.25.N0 вода 3 ряда / КАН (R12) 25/3 — водяной воздухонагреватель для приточных установок, 3 ряда трубок, медно-алюминиевый пластинчатый агрегат в неразборном оцинкованном корпусе. Ставится в секцию нагрева приточной установки: греет наружный воздух горячей водой от котла или теплосети.
Конструкция и материалы
Теплообменник рассчитан на эксплуатацию в условиях умеренного климата (У), категория размещения 3 по ГОСТ 15150. Перемещаемая среда — воздух и невзрывоопасные газовые смеси без липких, волокнистых и абразивных примесей, запылённость не более 100 мг/м³.
Поверхность теплообмена — алюминиевые пластины толщиной 0,13 мм и проходящие через них медные трубки диаметром 1/2″ (12,7 мм), расположение трубок шахматное, число рядов — 3. Неразборный корпус из оцинкованного листа 08ПС. Присоединение трубопроводов резьбовое.
Форма коллектора — l-образный.

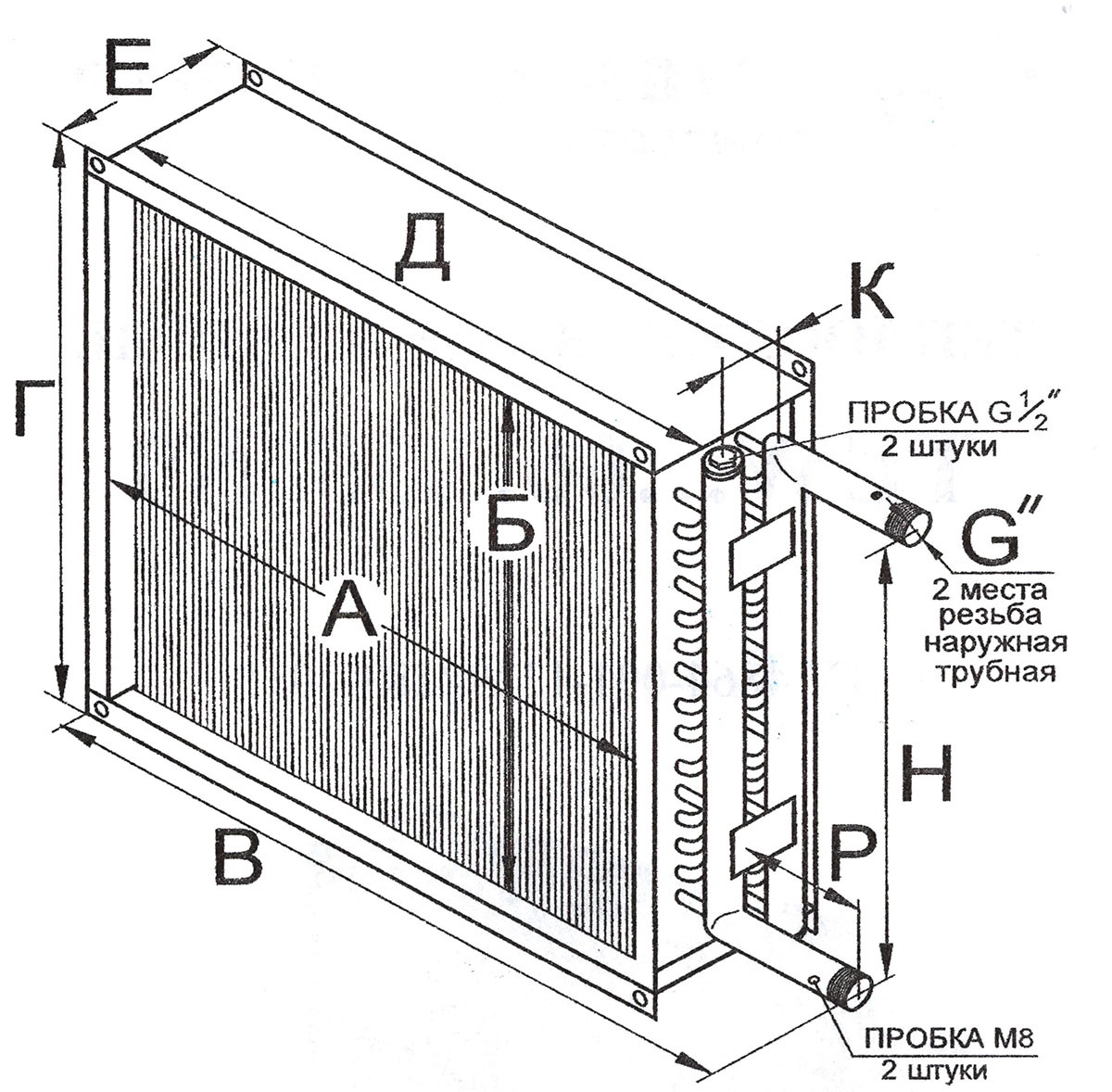

Габаритные размеры
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| А | Б | В | Г | Д | Е | Н | К | Р | G |
| 1665 | 1752 | 2065 | 1875 | 1725 | 200 | 1687 | 100 | 230 | 3″(Ду80) |
| Габариты и масса | |
|---|---|
| Размеры (В × Ш × Д) | 1875 × 200 × 2065 мм |
| Масса нетто | 146 кг |
Технические характеристики
| Площадь поверхности теплообмена, м² | 197,5 |
| Аэродинамическое сопротивление, Па | 119 |
| Расход теплоносителя (макс.), м³/ч | 44,7 |
| Гидравлическое сопротивление, кПа | 29,1 |
| Заправочный объём, л | 54,7 |
| Применение | Приточно-вытяжные установки |
Область применения
- секции нагрева приточных установок
- вентиляционные камеры с водяным теплоснабжением
- воздушные завесы и отопительные агрегаты
