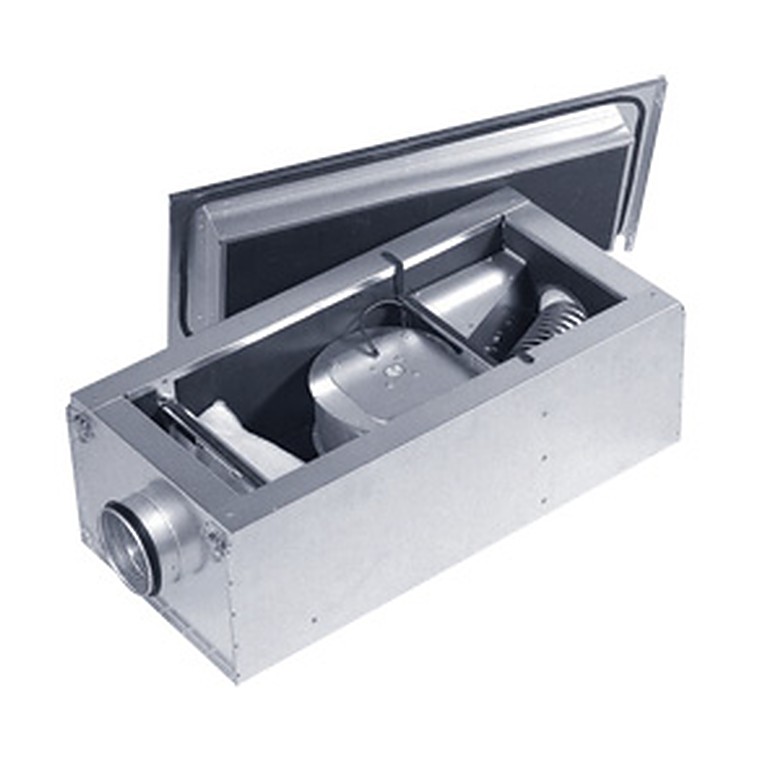

Компактная приточная установка Ostberg SAU 125
Компактная приточная установка Ostberg SAU 125 (Östberg, Швеция): модель SAU 125 C1, 230 В, вентиляторы 120 Вт, нагреватель 2 кВт. Характеристики производителя, чертежи и графики — в карточке. Подбор и расчёт бесплатно.
Вентиляционная установка. Готовит и подаёт наружный воздух: фильтрация, нагрев, при необходимости охлаждение и рекуперация.
Основные характеристики:
- Производитель — Ostberg
- Тип — Приточные установки
- Производительность, м³/час — 375
- Мощность, кВт — 2.11
- Уровень шума, дБ — 42
- Тип нагревателя — Электрический
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Характеристики
Описание
Компактная приточная установка Östberg SAU 125 (SAU 125 C1): вентилятор 120 Вт, нагреватель 2 кВт, масса 19,4 кг. Вентиляционные установки SAU предназначены для применения на объектах небольших размеров (коттеджи, квартиры, офисы, магазины и т.п.), где важны минимальные габаритные размеры и хорошие шумовые характеристики. В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 50 мм размещены: фильтр (класс очистки G4), вентилятор с назад загнутыми лопатками и асинхронным двигателем с внешним ротором и электрический калорифер.
Конструкция и работа
Установка собрана в едином корпусе: воздушный клапан, фильтр, нагреватель, вентилятор и автоматика. Наружный воздух очищается, подогревается до заданной температуры и подаётся в помещение с расчётным расходом; контроллер держит уставку и защищает водяной теплообменник от замерзания.
- Системы управления и защиты. Для управления работой приточных установок разработаны стандартные модули управления CCM…N, обеспечивающие следующие функции: Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева.
- Монтаж. Установки с электрокалорифером можно устанавливать в любом положении.
- Аксессуары. Модули управления, выносной пульт управления, воздушные клапаны, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления. Перед обслуживанием убедитесь, что При очистке установки
Что это даёт
Где применяется
Офисы, магазины, кафе, детские и медицинские учреждения, производственные и складские помещения, квартиры и коттеджи — везде, где нужен организованный приток с подогревом.
Как подобрать
Расход считают по кратности или по числу людей, затем проверяют располагаемое давление с учётом сети и класса фильтра. Мощность нагревателя подбирают по расчётной наружной температуре, а тип — по доступному теплоносителю: вода или электричество.
Технические характеристики
| Модель | SAU | 125 С1 |
|---|---|---|
| Напряжение | В/Гц | 230/50 |
| Ток | А | 9,2 |
| Мощность вентилятора | Вт | 120 |
| Мощность нагревателя | кВт | 2 |
| Ном. мощность | Вт | 2120 |
| Вес | кг | 19,4 |
| * Для температуры воды 80/60°С | ||

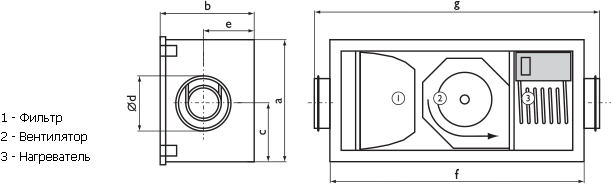

Чертёж и присоединительные размеры

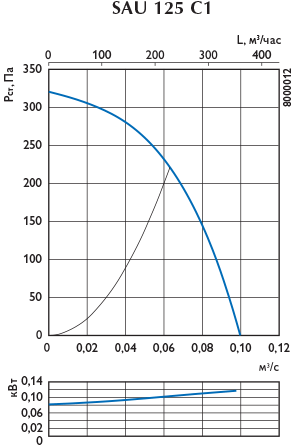

Аэродинамические характеристики
Шумовые характеристики
| Тип | LpA | LwA | LwA | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| установки | дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| SAU 125 C1 | К входу | 53 | 60 | 50 | 56 | 56 | 48 | 43 | 42 | 40 | 30 |
| К выходу | 58 | 65 | 52 | 60 | 56 | 56 | 58 | 57 | 49 | 45 | |
| К окружению | 42 | 49 | 28 | 38 | 44 | 45 | 39 | 36 | 32 | 32 | |
| LwA tot - общий уровень шума, дБ(А); | |||||||||||
| LwA - уровень шума в октавном диапазоне, дБ(А); | |||||||||||
| LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А). | |||||||||||
Монтаж и схемы подключения
Монтаж Все установки поставляются в полностью собранном виде и готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Электрические параметры должны соответствовать спецификации на табличке установки. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм. Установки должны быть заземлены. Установки должны быть установлены в соответствии с направлением потока воздуха. Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы Установки не должны эксплуатироваться во взрывоопасных помещениях. Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п. Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования. Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).
Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления.
Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Нагреватель, двигатель и рабочее колесо вентилятора полностью остыли.
При очистке установки Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.
В случае неисправности Проверить, поступает ли напряжение на установку. Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току. Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком. В случае возврата установки – очистить фильтр, нагреватель, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Водяной нагреватель требует узла обвязки с трёхходовым клапаном и приводом — без него защита от замерзания не работает.
Электрический нагреватель нельзя обесточивать раньше вентилятора: выбег нужен для съёма остаточного тепла.
Воздухозабор размещают не ближе 8 м от выброса вытяжки и не ниже 2 м от уровня земли.
